產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

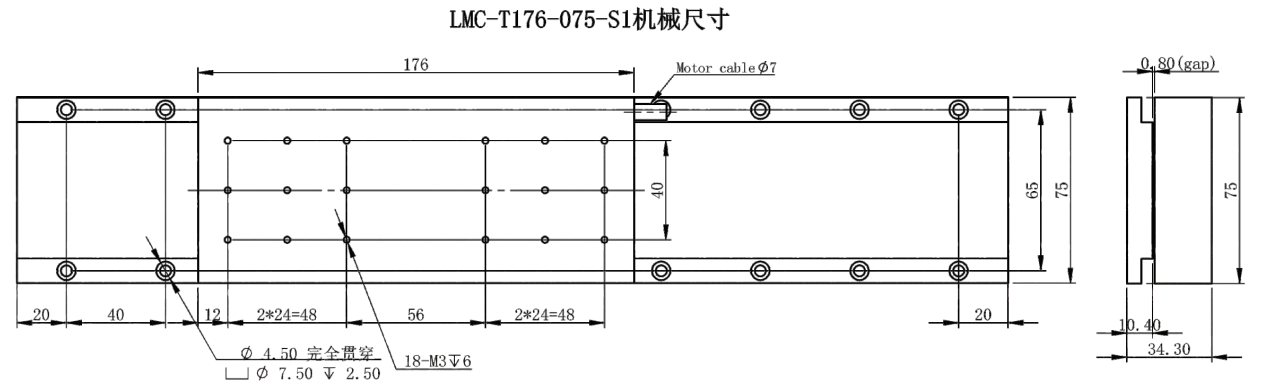

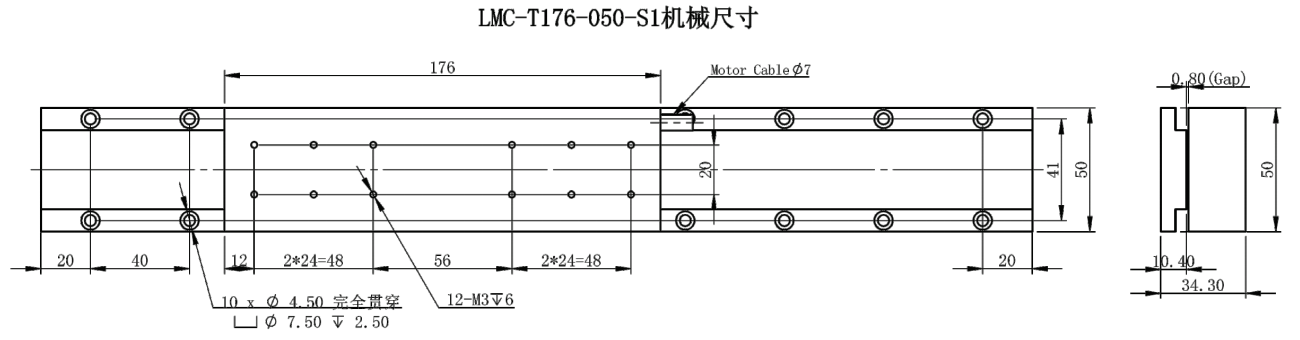

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC-T176-050-S1 |
LMC-T176-075-S1 |
|
峰值推力 |
N |
486 |
810 |
|
峰值電流 |
Arms |
11 |
11 |
|
持續推力 |
N |
110 |
184.1 |
|
持續電流 |
Arms |
2.5 |
2.5 |
|
力常數 |
N/Arms |
44.2 |
73.6 |
|
反電勢常數 |
V/m/s |
14.7 |
24.5 |
|
相間電阻 |
ohms |
5.75 |
9.58 |
|
相間電感 |
mH |
16 |
26.67 |
|
額定功率 |
W |
75.4 |
125.7 |
|
電機常數25℃ |
N/√W |
15.05 |
19.43 |
|
電機常數120℃ |
N/√W |
12.7 |
16.42 |
|
電氣時間常數 |
ms |
2.78 |
2.78 |
|
熱耗散常數 |
W/℃ |
1.15 |
2.52 |
|
熱阻 |
℃/W |
1.33 |
0.8 |
|
熱時間常數 |
s |
1200 |
1500 |
|
線圈最高溫度 |
℃ |
120 |
120 |
|
吸引力 |
kN |
1.15 |
1.55 |
|
動子重量 |
kg |
1.12 |
1.6 |
|
定子型號 |
|
T-LMC-T050-S*** |
T-LMC-T075-S*** |
|
極距 |
mm |
20 |
20 |
|
定子重量 |
Kg/m |
3.2 |
4.8 |
|
定子可選擇長度 |
mm |
80,200 |
80,200 |
